TG 60 TAŞIYICI ÇERÇEVE – ALLROUND İSKELE İÇİN DAHA FAZLA OLANAK

Allround TG-60 Taşıyıcı İskele, taşıyıcı kulelerin kolay, hızlı, esnek ve güvenli montajını sağlar. Çünkü tüm çerçeveler simetrik parçalardır, kurulum sırasında hiçbir çapraz desteğe ihtiyaç duyulmaz. Allround TG 60 Taşıyıcı İskele dikmeleri 6 tona kadar yük taşıyabilir. Allround TG 60 Taşıyıcı İskelenin yapı analizleri, DIN EN 12812 normuna uygundur. 1.09 m ila 3.07 m arasında değişen çeşitli Allround yatay elemanları ve ilgili çapraz destekler aracılığıyla kalıbın standart boyutlarına kolay bir şekilde uyarlanabilir. Allround TG 60 Taşıyıcı İskele, otomatik olarak entegre geliştirilmiş kenar korumaya sahiptir. Bu, başka herhangi bir aksesuar olmadan güvenli düşey montajın yapılabileceği anlamına gelir.

ALLROUND TG 60 TAŞIYICI ÇERÇEVE

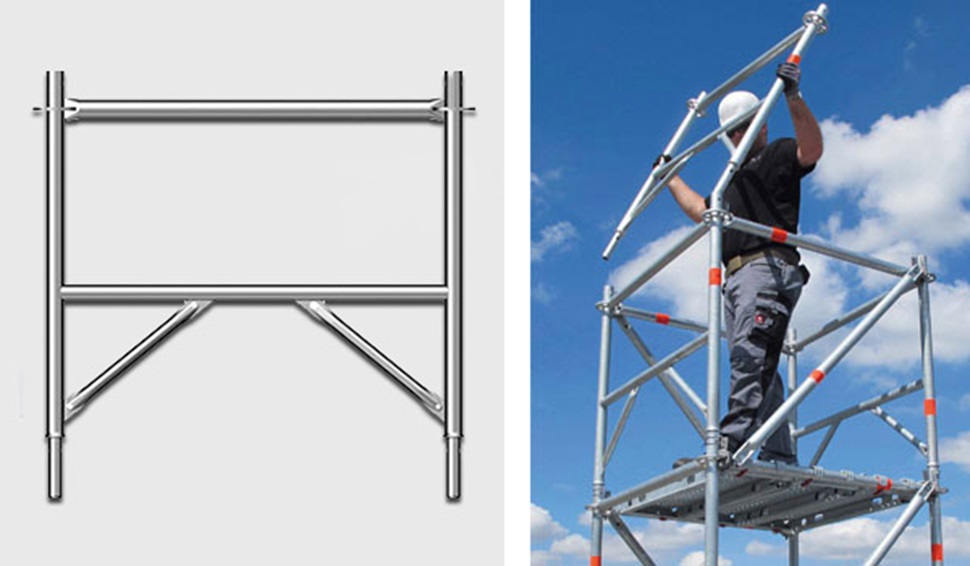

Allround TG-60 Taşıyıcı Çerçeveler, Allround İskele esas alınarak geliştirilmiştir. Yüksek mukavemetli çelik iskele borusundan üretilmiştir, iki köşegen destek ile güçlendirilmiş ve max ağırlığı 18 kg’dır. Her bir dikme 6 tona kadar yük taşıyabilir.

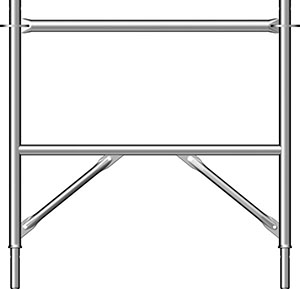

H = 0.71 m
Başlangıç çerçevesi olarak

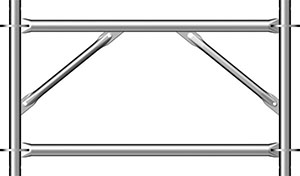

H = 1.00 m
Merkez kule alanında çerçeve olarak

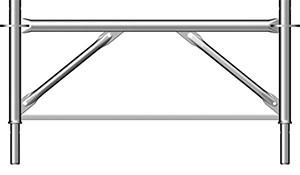

H = 0.50 m
Uç çerçeve veya dengeleme çerçevesi olarak

UYGULAMALAR VE ŞANTİYELER HAKKINDA TAVSİYE

Son derece nitelikli Layher mühendislerimiz, özel gereksinimlerinize en doğru çözümleri en ekonomik fiyatlarla sunabilmek için her gün daha fazla çalışmaktadır. Ayrıca malzeme gereklilikleri tablosu, montaj çizimleri, DIN EN 12812 normuna uygun olarak doğrulanmış yapı analizleri ve kalıp destekleri için boyutlandırma yardımlarını içeren ayrıntılı teknik belgeler de mevcuttur.

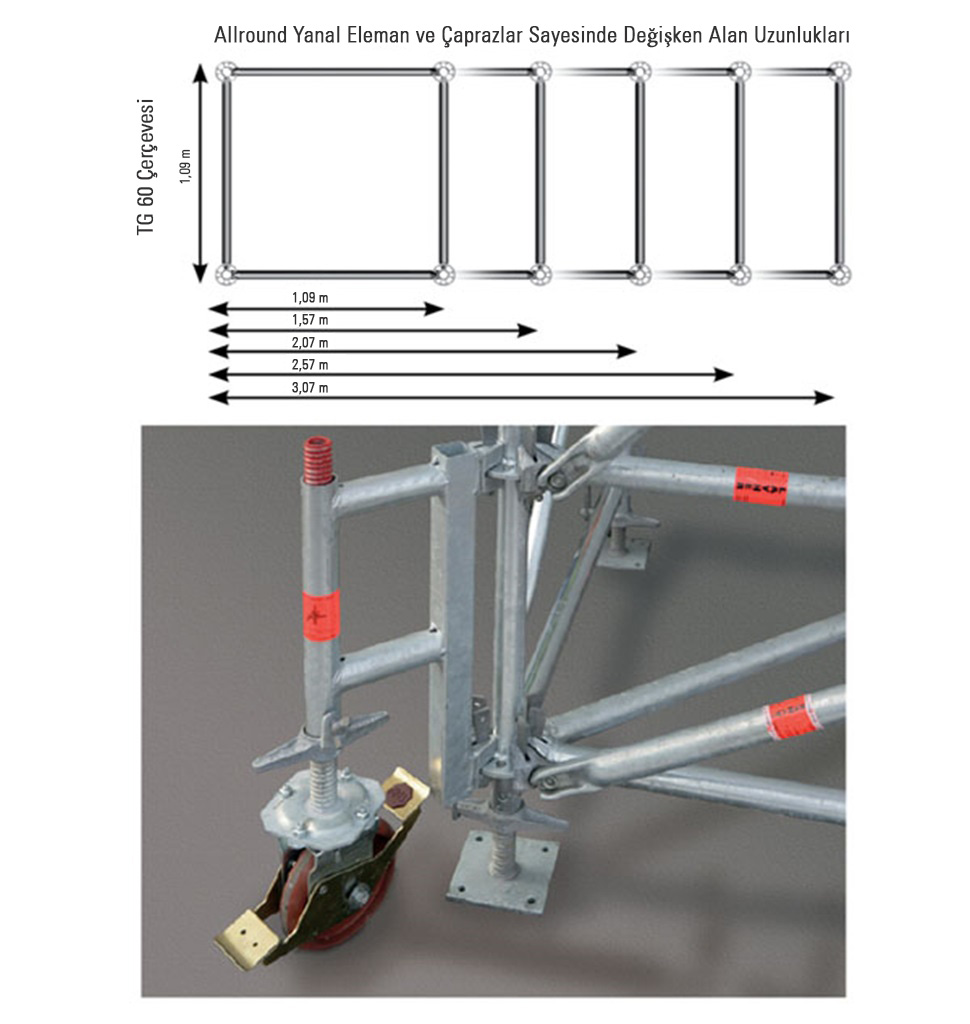

DEĞİŞKEN ALAN UZUNLUĞU SAYESİNDE – AKILLI SİSTEM

Değişken alan uzunluğu

Allround TG 60 İskele kuleleri, kalıp desteklerinin standart boyutuna veya yük gerekliliklerine esnek bir biçimde uyarlanabilir. Bunun için yapılması gereken, Allround yatay elemanları ve uygun uzunluklarda çapraz destekleri seçmektir. Temel bileşenler - Allround TG 60 Taşıyıcı Çerçeveler aynı kalır.

Malzeme optimizasyonu

Sistemin çok yönlülüğü sayesinde yüksek yük taşıma kapasitesinden daha iyi fayda sağlanabilir. Bu durum; malzeme, zaman ve para tasarrufu sağlar.

Hızlı bir şekilde konumlandırma

Kuleler, demontaj ve yeniden montajlanmak yerine kolaylıkla takılabilen tekerlekler kullanılarak hızlı ve etkili bir şekilde yeniden yerleştirilebilir. Böylece, tüm kule gruplarını tek bir harekette taşımak mümkündür.

VİNÇ KONUMLANDIRMASI İLE DAHA FAZLA OLANAK

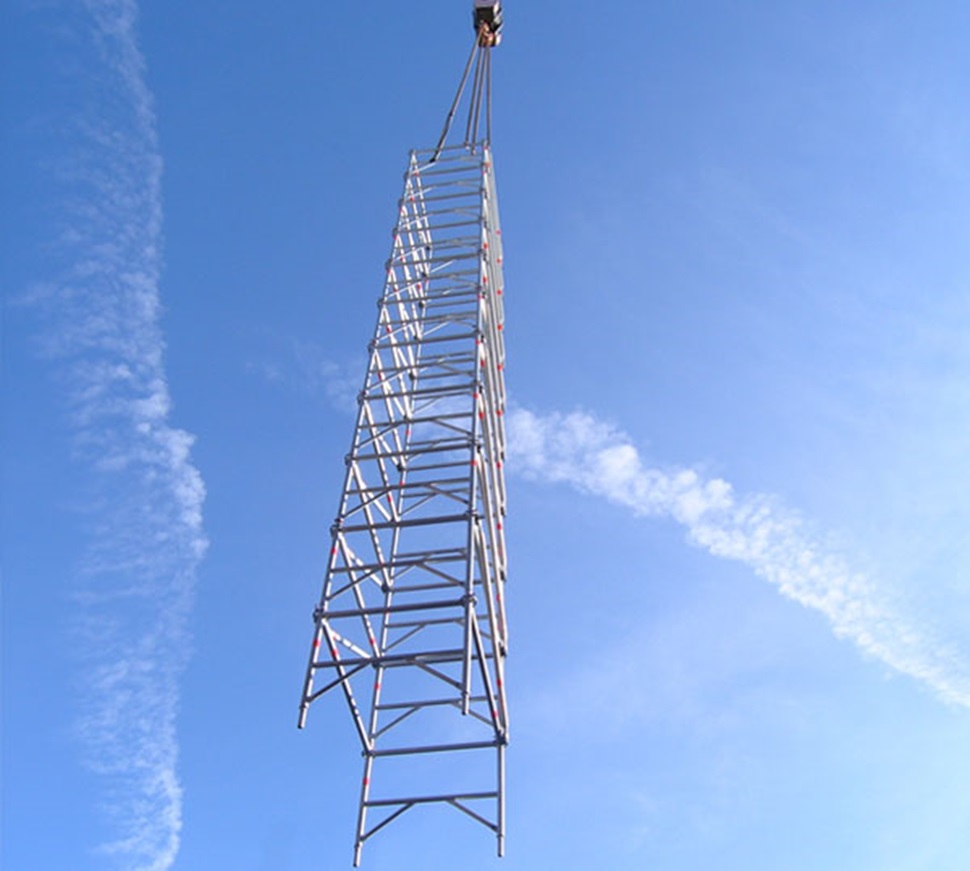

TG 60 Taşıyıcı Kule, vinç vasıtasıyla konumuna taşınmadan önce yüzeyde yatay olarak monte edilebilir veya dikey olarak kurulabilir. Ya doğrudan kullanılacağı yere monte edilir ya da kolayca monte edilebilir tekerlekler ile yerine taşınır.

Tekli taşıyıcı çerçeveler, çekme kuvvetlerini iletmek amacıyla güvenlik pimleri kullanılarak sabitlenir.

LAYHER ALLROUND TG 60 TAŞIYICI İSKELE

LAYPLAN CLASSIC VE LAYPLAN CAD

Zaman ve malzeme iskele inşasında önemli faktörlerdir. Her ikisini en verimli şekilde kullanmak için Layher, pratik LayPLAN iskele planlama yazılımını sunmaktadır. Çeşitli yazılım paketleri farklı gereklilikler için sunulmaktadır: LayPLAN CLASSIC, LayPLAN CAD and LayPLAN CAD OEM.
