Alüminyum TwixBeam

Alüminyum TwixBeam, destek kirişleri, asma iskele veya projeksiyon yapılarından geniş açıklıklı çalışma platformlarına ve sistem ana kirişi olarak kullanıma kadar olası kullanımlara sahip çok işlevli bir sistem çözümüdür. TwixBeam, iskele ve payanda yapımı için çok işlevli alüminyum kiriştir..

İskele konstrüksiyonunda avantajlar

• Düşük ağırlıklı, kolayca sökülebilen ve yüksek mukavemetli alüminyum kiriş – özellikle dar geçiş deliklerinden malzeme geçirilirken kullanışlıdır.
• Sistem dahilinde elde edilebilen konsol uygulamaları ve çaprazlama yapıları.
• Ekleme kirişi ve Alüminyum FlexBeam kombinasyonu sayesinde yüksek değişkenlik.
• Hava koşullarına dayanıklılık ve sık tekrar kullanılabilirlik sayesinde yatırımlar korunur.
• Döner mil kullanılarak kolay açı ayarı.

İksa inşaatında avantajlar

• H-20 kirişlere kıyasla önemli ölçüde daha yüksek eğilme ve kesme yükü kapasiteleri sayesinde destek yapısının optimizasyonundan kaynaklanan maliyet düşüşü: daha az malzeme artı daha kısa montaj ve sökme süreleri maliyet tasarrufu sağlar.
• Tüm bölme uzunlukları için TG 60 Destek Sistemine uygun ana kiriş sistemi: Kiriş birleştirmeleri için planlama ve tasarım çalışmaları, kenar ayarlamaları ve pahalı boyutlandırma işlemlerine artık gerek yoktur.
• Gerçek bir sürekli kiriş olarak kullanılabilir: çekme ve basma kuvvetleri artı eğilme momentlerinin iletimi.
• Döner mil kullanılarak kolay açı ayarı.
• Hafif münferit bileşenler sayesinde kolay montaj – vinç olmadan bile.
• Hava koşullarına dayanıklı ve ahşap kirişlere göre daha dayanıklıdır.

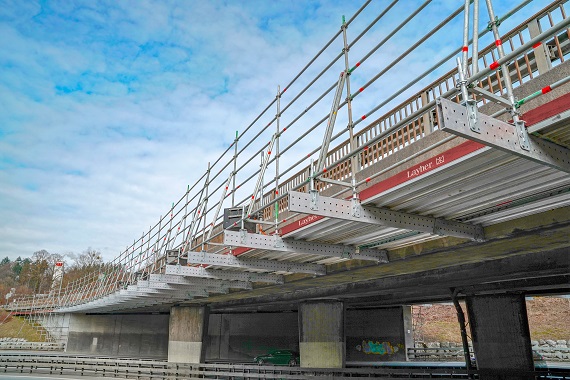

Alüminyum FlexBeam

Hızlı montaj ve malzemelerin optimum kullanımı . ekonomik iskele yapıları tasarlamanızı sağlar. Alüminyum FlexBeam buna imkân verir. Yüzey iskelesinin asma ve dikey olarak etkili biçimde montajına olanak tanır.

Standart Allround bileşenlerini kullanarak daha fazla genişletme yapmak da mümkündür. Asma iskele olarak kullanılması halinde, kirişi almak için ankraj levhası ve süspansiyon takozu mevcuttur. Ankraj levhası, yapıya doğrudan duvar priz bağlantısı için amaçlanmıştır.

• % 40 daha fazla eğilme yükü kapasitesi ve % 40 daha düşük yüksekliğe sahiptir. Çelik kafes kirişlerle (450) kıyaslandığında, basınç çubuğunun takviyesine gerek yoktur.
• 280 mm'lik yapısal yüksekliği, çelik kafes kiriş 450 mm ile kıyaslandığı zaman neredeyse % 40 daha düşüktür.
• Çelik kafes kirişlerle (450) kıyaslandığında, basınç çubuğu takviyesine gerek duyulmaz.
• Sistem platformlarının doğrudan asılması için kesitin U-şekilli üst kenarı ve kalkma önleyiciye kolay uyumu sayesinde daha hızlı montaj gerçekleştirilir.
• Ayrıntılı teknik bilgi dökümanlarda mevcuttur.

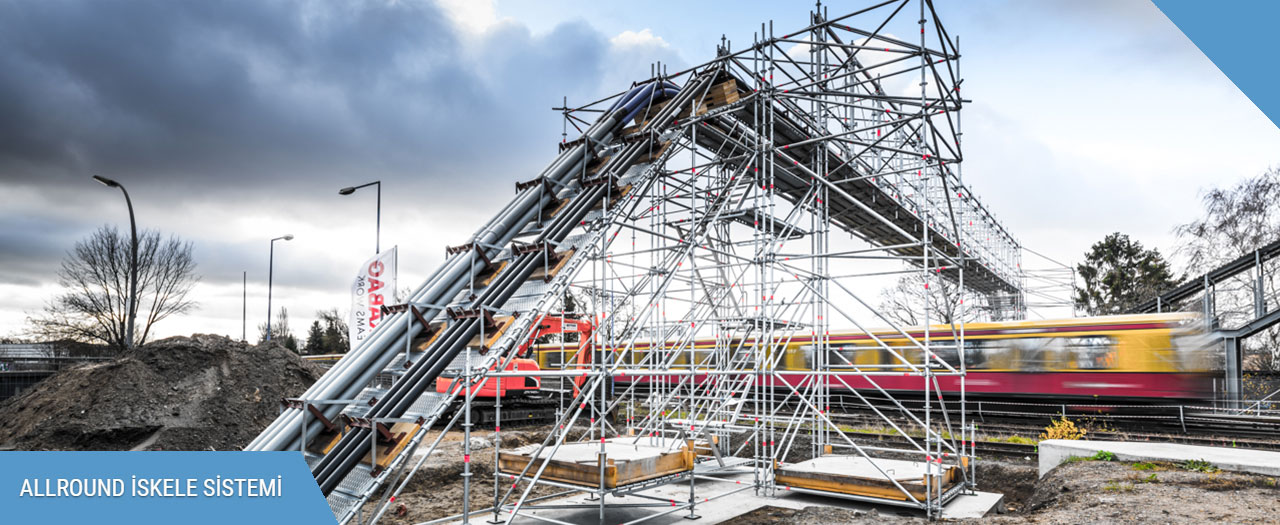

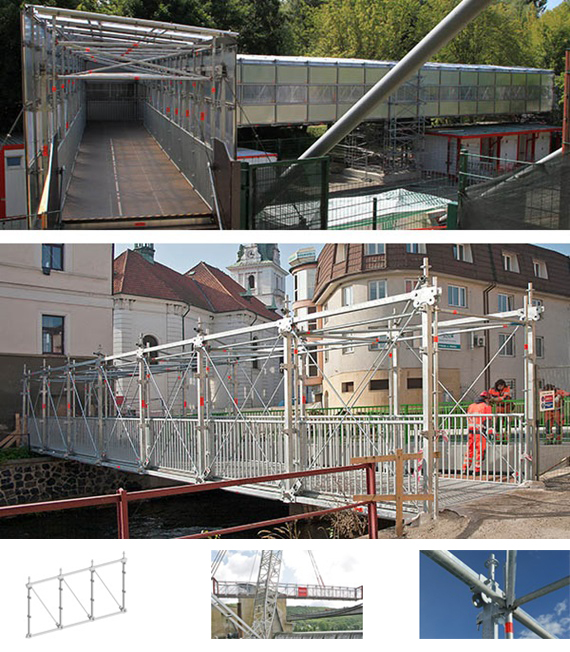

Allround Köprü Sistemi

Allround Köprü Sistemi, Layher Allround İskele için önemli bir tamamlayıcıdır: birkaç ek bileşenle, uzun yaya köprüleri veya ağır yüklerin destek yapıları için bir çözüm sağlanabilir.

• Cıvatasız pim ve kama başlı bağlantılar sayesinde hızlı kurulum
• Zeminde ön montaj ve vinç kullanılarak çaba gerektirmeyen konumlandırma mümkündür.
• Yayalar, Koruma Sistemi kullanılarak kaplama ve çatı örtüsü aracılığıyla korunabilir.
• Tüm Layher sistem platformlarıyla (gereken yüke bağlı olarak) monte edilebilir.
• 2.07 m veya 2.57 m’lik standart boyutta esnek uzunluk
• Yaklaşık 30 m genişliğine kadar açıklıkların köprülenmesi
• İskele, platform ve çatıların güçlendirmesi.

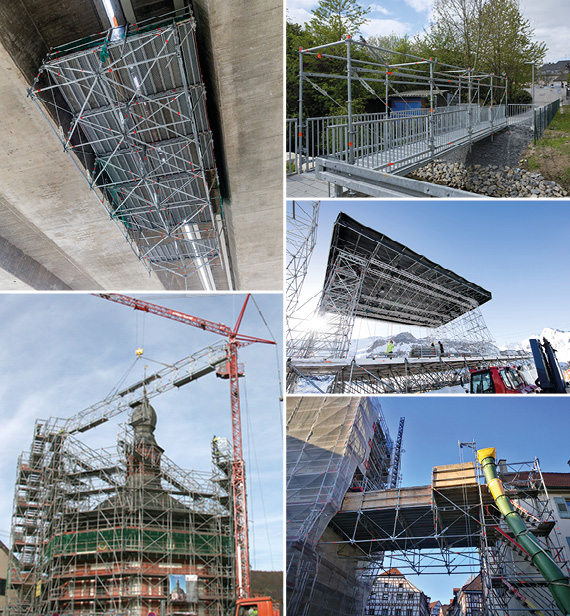

Allround FW Sistemi

Allround İskele Sistemi’ne sadece üç ek bileşen ile köprü ve destek uygulamaları için artık daha iyi ve ekonomik bir çözüme sahipsiniz: Allround FW Sistemi. Allround FW Sistem dikmesi, alt ve üst kiriş olarak sağlam Allround FW Sistem kirişi ve ayrıca uzunluğu ayarlanabilir Allround FW Sistemi çapraz çubuğundan oluşan bu yeni ürün pim bağlantıları ile hızlı bir şekilde monte edilebilir. Yatay bağlantı, kanıtlanmış Allround iskelelerden standart parçalar kullanılarak elde edilir. Yüksek çelik kalitesi ve Allround FW Sisteminin tasarım yüksekliği sayesinde ve ayrıca herhangi bir yanal kayma olmadan Allround sistemin standart boyutunda kurulmasıyla yeni ürünün yüksek yük taşıma kapasitesine katkı sağlanır. Bu durum, yapısal açıdan avantajlı ve merkezi bir kuvvet aktarımı sağlar.

• Yapısal yükseklik ve çelik malzeme sayesinde yüksek yük taşıma kapasitesi.
• Platform, destekli kiriş ve çatı yapıları için birkaç bileşenle uzatma gibi sınırsız uygulamalar.
• Maksimum 19 kilo ağırlığındaki kolay kullanım.
• Allround yapılarına ek parçasız entegrasyon. Bileşenler, her üç yönde sistem eksenleri üzerinde bulunur.

Allround FW Sistemi, köprü veya destek kirişleri gibi birçok çözüme ek olarak hava koşullarına karşı geçici koruma sağlayan çatı yapıları için de kullanılabilir.

Allround FW Çatı hakkındaki daha fazla bilgiyi aşağıda bulabilirsiniz:

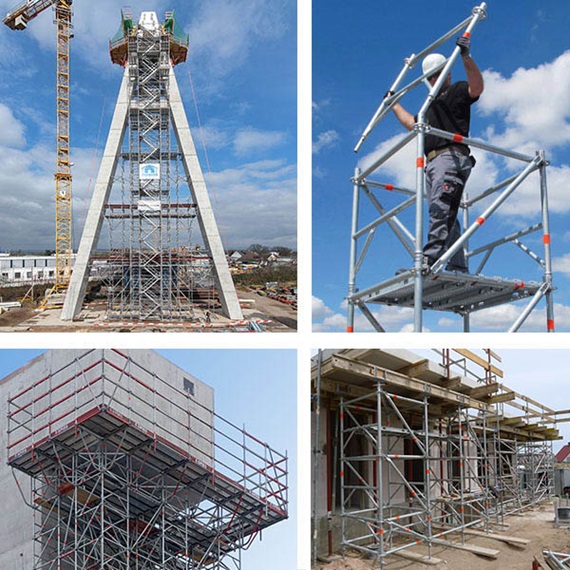

TG 60 Taşıyıcı İskeleler

Layher, TG 60 Taşıyıcı Çerçeveyi özellikle taşıyıcı yapılar inşa etmek için tasarlamıştır. Ana parça, entegre delikli disklere sahip olan TG 60 taşıyıcı çerçevelerdir. Tüm çerçeveler simetrik parçalardır, dolayısıyla kurulum sırasında hiçbir çapraz desteğe ihtiyaç duyulmamaktadır. Allround TG 60 Taşıyıcı İskele dikmeleri 6 tona kadar yük taşıyabilir. Yapı analizleri, DIN EN 12812 normu gereklerine uygundur.

• Yüksek bağlantı hassasiyeti sayesinde zemin üzerinde montaj ve daha sonra vinç tarafından hızlı bir konumlandırma.
• Tekerlerin kolay bağlantısı, kulelerin ve hatta tüm kule gruplarının parçalara ayrılıp sonra yeniden monte edilmelerine gerek kalmadan zaman kazandıran biçimde yeniden konumlandırılmasını sağlar.
• Layher Allround İskele Sistemine sınırsız entegrasyon: yatay elemanlar ve çapraz destekler, zaman tasarrufu sağlanarak kolayca monte edilebilir. Konsollar oldukça kolay bağlanabilir. Merdiven kuleleri sistemi tamamlar.
• Bireysel bileşenlerden yapılan yapılarla karşılaştırıldığında montaj ve demontaj sırasında % 30'dan fazla zaman tasarrufu.
• İskele kulelerinin alan uzunluğu, kalıp desteklerinin standart boyutuna veya yüke değişken bir biçimde uyarlanabilir.
• Entegre edilmiş gelişen kenar koruma sayesinde güvenli dikey kurulum.

Merdiven Kuleleri

Allround Modüler Merdiven Kulesi

Hızlı montaj ve güvenli kullanım: Şantiye erişimini Allround modüler merdiven kulesi ile Layher sağlar. Yalnızca bölümler halinde zemin üzerinde monte edilebilir ve daha sonra vinçle taşınabilir olmasının yanı sıra 2.21 m uzunluğundaki yeni Allround dikmenin kullanımı sayesinde uygun bir kat yüksekliği sağlar.

• Geçişte de aynı basamak yüksekliği
• Çıkış, kenarda veya uçta mümkündür.
• Onay, yaklaşık 115 m'ye kadar montaj yüksekliklerini kapsar.
• Düşme emniyeti için kişisel güvenlik donanımları ve ileri korkuluk sistemi olmadan zemin üzerindeki tüm merdiven modüllerinin güvenli ve kolay ön montajı
• Birbiriyle çakışan bileşenler yoktur.
• Paralel veya birbirini izleyen merdiven konfigürasyonu ile daha rahat merdiven çıkışı.

Layher, bu yeni ürünün yanı sıra çok çeşitli merdiven kuleleri de üretir, örneğin:

• Sahanlıklı merdiven kuleleri.
• Tamamlanmamış yapılar için merdiven kuleleri.
• Allround yapı merdiven kulesi 200.
• Allround İskele ’de sahanlıklı merdiven.
• Merdiven kulesi 500.
• Merdiven kulesi 750.

Daha fazla bilgiyi aşağıda bulabilirsiniz:

Geçici Erişimler

Sistem korkuluklar ile karmaşık tek seferlik tasarımlardan ve montaj işlerinden kaçınılabilir. Sadece üç parçayla her merdiven tipi için yönetmeliklere uygun olarak hızlı ve kolay bir şekilde monte edilebilir. Rahat bir tutuş için Ø 42,3 mm'lik hafif alüminyum korkuluk borularının sabitlenmesi kolaydır ve ayrıca hızlı bir şekilde temizlenir. Takılı korkuluk tutucularına basitçe sabitlenirler.

90° ile 180° arasındaki herhangi bir açının ayarlanmasına ve kullanılmasına izin veren döner mafsallarla, korkuluk boruları arasındaki tüm geçişler yumuşak ve hoş bir dokunuş sağlar. Ayar işaretli pratik montaj yardımcısı sayesinde korkuluk tutucuların montajı son derece kolaydır. Küpeşte yüksekliğinin ve çocuk güvenlik korkuluğuna olan mesafesinin zahmetli ölçümlerine olan ihtiyacı ortadan kaldırır.

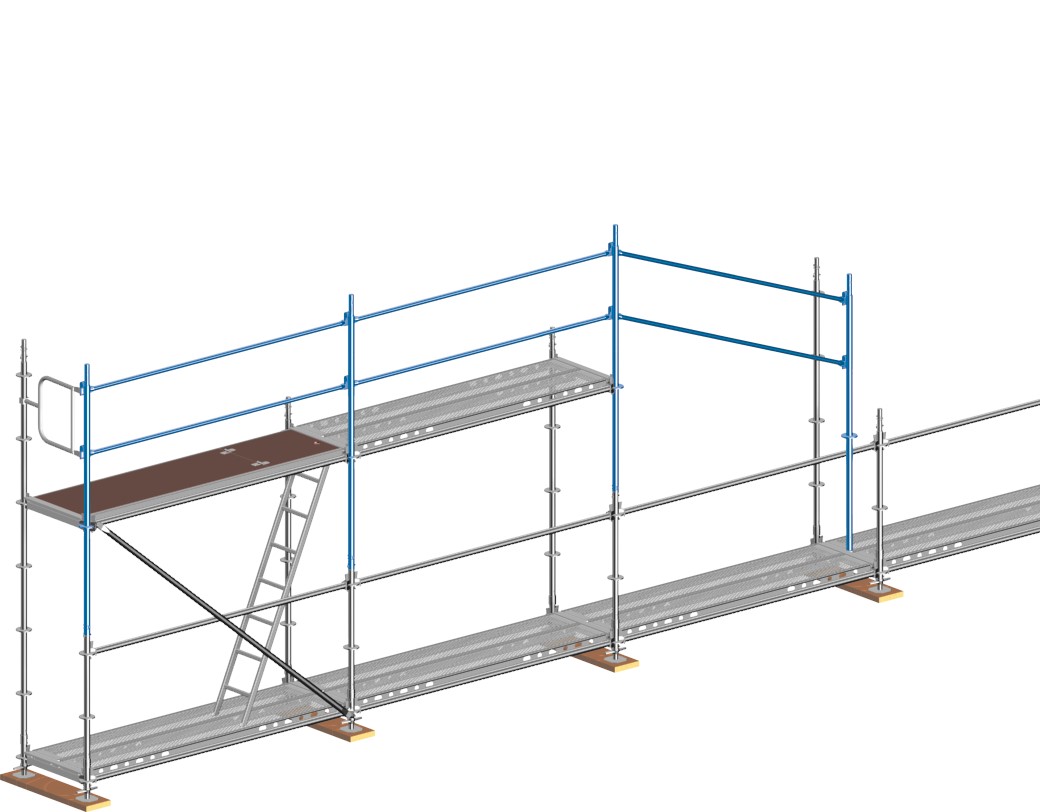

Modüler erişim sistemi AGS

Layher, ek çalışma adımları olmadan yan korumayı ilerletmek için AGS Sistemini tasarladı. AGS standardını ve AGS korkuluklarını kullanarak, geçici yan koruma parçaları kullanmadan hem içeriden hem de dışarıdan iki parçalı ilerleyen yan korumalı Allround İskele kullanarak cephe iskelesi oluşturabilirsiniz.

• Ek geçici yan koruma bileşenleri kullanmadan, iskelenin içinde ve dışında yan korumanın ilerletilmesi mümkündür.
• Allround İskele kullanarak cephe iskelesi üzerinde çalışırken toplu koruma.
• Aletsiz hızlı montaj ve demontaj.
• Montaj sırasına bakılmaksızın münferit korkulukların sonradan genişletilmesi mümkündür.
• Düşük taşıma hacmine sahip hafif ve kompakt bileşenler.
• Entegre sistemin parçası: Diğer tüm Allround bileşenleri ile beraber kullanılabilir.

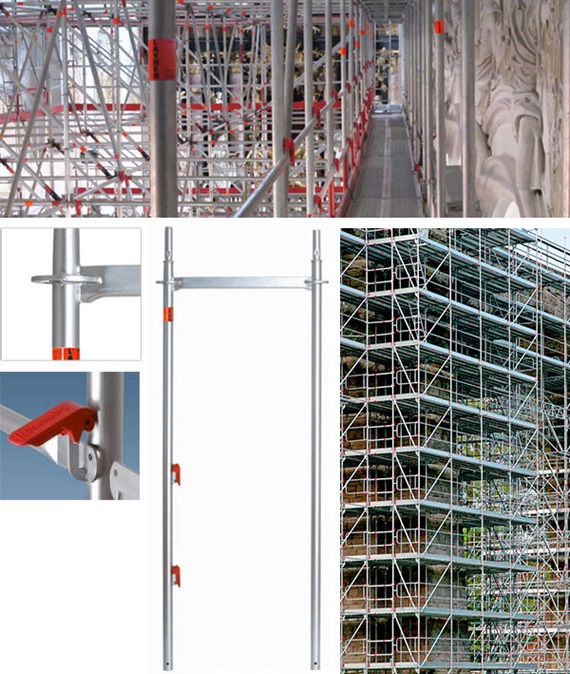

STAR Çerçeve

STAR çerçevenin en büyük avantajı, Allround sistemine istediğiniz şekilde entegre edilebilir olmasıdır. Allround İskele’nin benzersiz esnekliği ile bir iskele çerçevesinin montaj hızını birleştirir. Yalnızca iki ek bileşen STAR Çerçeve ve STAR Korkuluk ile Allround dikmeleri ve yatay elemanlarına göre % 24 daha hızlı ve % 38 daha düşük ağırlıkla cephe iskelesi inşa edebilirsiniz.

Korkuluklar, eksiksiz ve aletsiz bir şekilde monte edilir. Kırmızı emniyet çubuğu, korkulukların güvenli olup olmadığını uzak bir mesafeden bile gösterir.

• Endüstriyel binalarda boru köprüleri veya cepheler gibi yapılar için idealdir.
• Platformlar her düzeyde gerekli değildir.
• STAR çerçeve sayesinde montaj ve demontaj hızında artış.

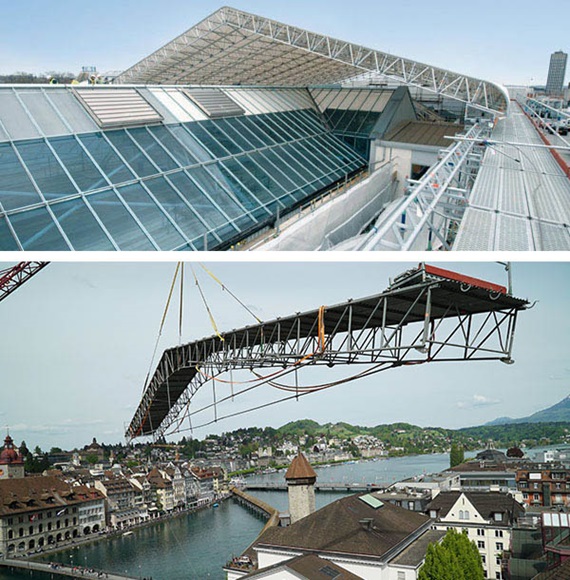

Koruyucu Çatılar

Layher hava koruma çatıları, açıklık, kar yükü ve rüzgâr yüküne bağlı olarak çok çeşitli aralıklarda kullanılabilir. Bu da, geçici çatı yapıları planlarken paradan tasarruf etmenizi sağlar. Planlama ve onay için teslim sürelerini kısaltmada, kar ve rüzgâr yükleri için malzeme ve yükleme kapasitesi tabloları mevcuttur. Koruyucu çatılar, Layher için bir kerelik çözüm değildir, standart üretim bir üründür - bu da zamanında teslimat sağlar.

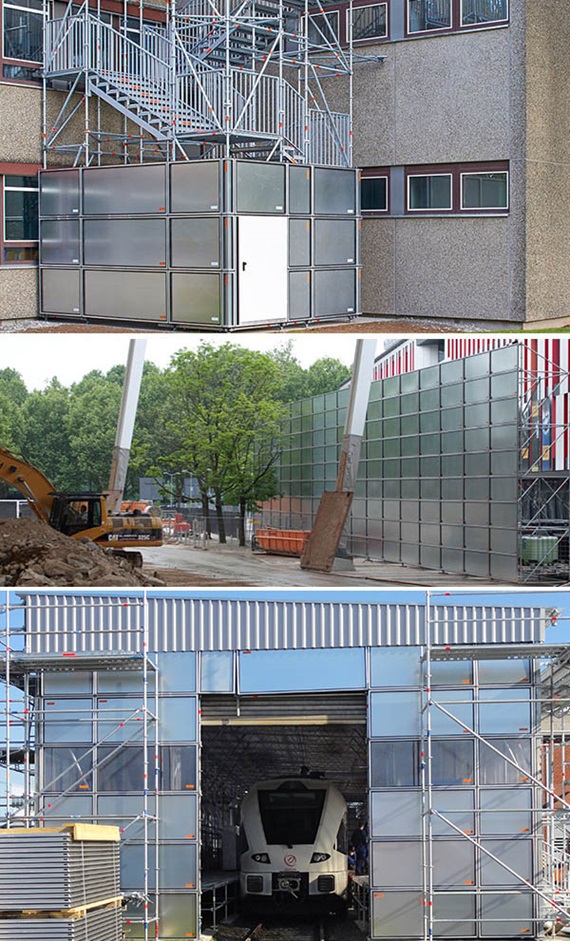

Koruma Sistemi

Koruma sistemleri, Allround ve Şimşek iskeleleri ile tam olarak uyumludur. Örneğin, Allround köprü sistemi ile birlikte yaya koruması ve çevre koruması ve hatta gürültüyü azaltmak için bile kullanılır. Hızlı ve kolay kurulum ve birkaç sistem bileşeninin kullanımı sayesinde oldukça ekonomiktir. Layher koruma sistemi, Layher için bir kerelik çözüm değildir, standart üretim bir üründür- bu da zamanında teslimatı sağlar.

• Görsel yönden çekici
• Düzenli kullanım için tasarlanmıştır
• Yalnızca birkaç parçadan oluşur
• Hızlı, kolay ve entegre kurulum.

Kanıtlanmış Stalu Deck Plus artık 0,5 m'lik platform genişliğiyle de mevcuttur.

• Çelik platforma kıyasla %40'a kadar daha hafif yüzeyler ve daha az parça.
• Hafif, kullanışlı, sağlam ve dayanıklı.
• Boy odaklı 1,09 m bölmede ve 1,09 ila 3,07 m alan odaklı bölmelerde tam yüzeyli platform seviyesi için ideal.
• 0,61 m ve 0,32 m'lik tüm Stalu deck'lerle birleştirilebilir

Sağlam ve perçinli çelik tapalı dayanıklı alüminyum platform.

• Platform uzunluğuna bağlı olarak yük sınıfı 6’ya kadar kullanılabilir.
• 0.73 m ila 3.07 m arası uzunluklarda mevcuttur.
• 0.19 m, 0.32 m ve 0.61 m genişliklerde mevcuttur.
• Allround ve Şimşek İskele ile entegre

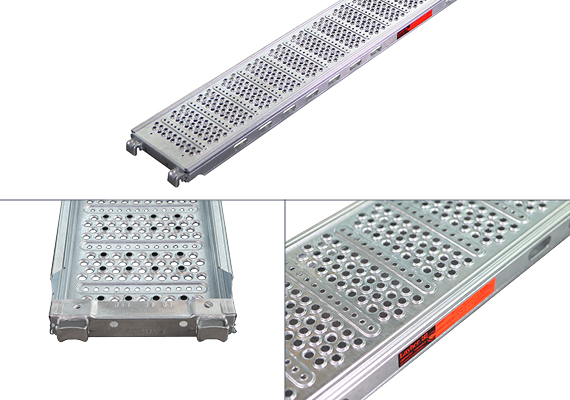

Layher daha yüksek gerilimli çelik kalitesi ve daha ince malzeme kullanarak ve yapısal olarak gerekli bölgelerde profil ve malzeme kombinasyonunu kusursuz şekilde tasarlayarak yüksek taşıma kapasitesini korurken çelik platformların ağırlığının 2.2 kg veya %10 kadar düşürülmesinin mümkün olduğunu kanıtlamıştır. Bu durum çelik platformu daha hafif, kullanışlı ve etkili hale getirir. Layher çelik platform LW'nin sunduğu avantajları keşfedin: Çünkü Layher Lightweight yalnızca ağırlıktan daha fazlasıdır.

• Daha ergonomik kullanım ve daha fazla güvenlik sağlayan optimize edilmiş çelik tapa ve yeni, boyuna profil sayesinde daha iyi kavrama
  Montaj ve nakliye sırasında önceki üretim çelik platformlarla birleştirilebilir
• Yüzeydeki enine güçlendirmeler sayesinde platformda yürürken yüksek güvenlik hissi
• Düşük işçilik maliyetleri, taşıyıcı kapasitesinde artış ve geliştirilmiş ergonomi anlamına gelen yüksek yük taşıma kapasitesi korunarak % 10'a varan ağırlık tasarrufu
• Yük sınıfı 6 (≤ 2.07 m)’ya kadar ve dikme ve çatı tuğlası korumalarında kullanılabilir.

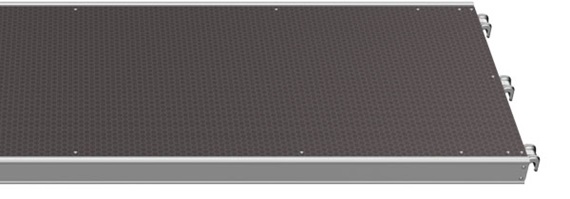

Perçinli çelik tapalı ve cam elyaf takviyeli ve kaymaz plastik bir levha ile tamamlanmış alüminyum çerçeveden oluşur.

• Yük sınıfı 3’e kadar kullanılabilir.
• 0.73 m ila 3.07 m arası uzunluklarda mevcuttur.
• 0.61 m genişlikte mevcuttur (tek parça platform).
• Allround ve Şimşek İskele ile entegre

Çürümeye karşı korumalı kontrplak levha ile tamamlanmış perçinli çelik tapalı alüminyum çerçeveden oluşur.

• 0.73 m ila 3.07 m arası uzunluklarda mevcuttur.
• 0.61 m genişlikte mevcuttur.
• Genişlik 0.61 m: Yük sınıfı 3’e kadar kullanılabilir.
• Tek parça platform sayesinde hızlı montaj mümkündür.
• Allround ve Şimşek İskele ile entegre

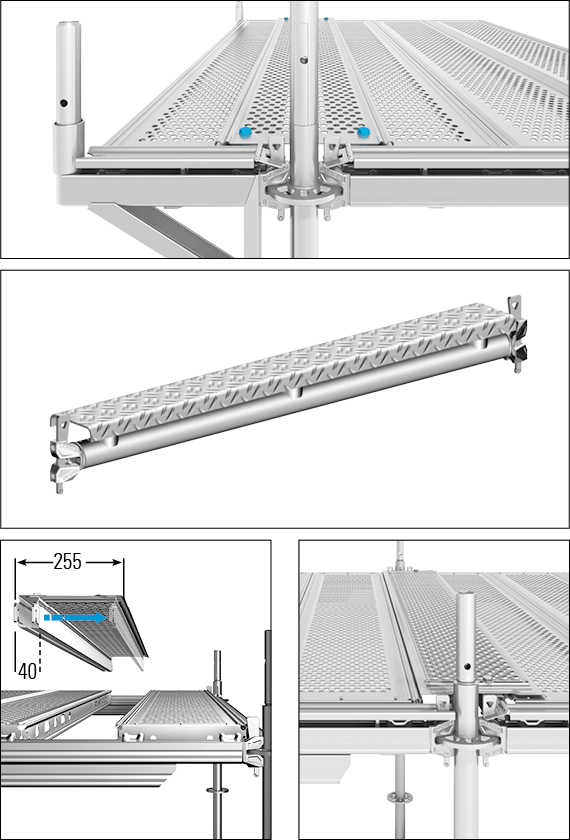

Çelik boşluk sacı, hem Allround hem de SpeedyScaf'te iki iskele döşemesi arasındaki boşluğu kapatmak için kullanılır. 20 cm'ye kadar boşluk genişlikleri için kullanılabilir..

Ana iskele platformları ile braket platformları arasında boşluksuz çalışma yüzeyleri için kapak levhası 110 LW çeşitli uzunluklarda mevcuttur..

Standart, güverteler arasındaki boşluğun 25 mm'yi geçmemesini gerektirir. Alan genişliğine ve farklı döşeme genişliklerine (0,61 m, 0,32 m ve 0,19 m) sahip döşeme varyantlarına bağlı olarak, 25 mm boşluk genişliği gereksinimine uygunluk her zaman mümkün değildir. Bu nedenle bir kat, oluşabilecek tüm olası boşluk boyutlarına sonsuz uyum sağlayacak şekilde tasarlanmıştır. 40–255 mm arası boşlukların rahatlıkla kapanmasını sağlar.

• Çelik tabliyelerle aynı yük sınıfları.
• Döşemeler yerine sabitlenebilir - artık kayma olmaz.
• Hızlı montaj.
• Boşluk kapaklarının ek montajı gerekmez.
• Boşluksuz ve kapalı yüzey, sonsuz ayar.

Daha fazla çözümü, Allround Endüstriyel Uygulamalar
Güvenlik Broşüründe bulabilirsiniz:
