LAYHER’in YENİ DİJİTAL ÇÖZÜMÜ, SIM2Field XR UYGULAMASI

Layher’in yeni dijital çözümlerinden biri olan SIM2Field XR, iskele montaj sürecine özel olarak geliştirilmiş yenilikçi bir uygulamadır. Bu uygulama, planlama ve montaj aşamalarını entegre ederek sahada hızlı, güvenilir ve verimli bir montaj desteği sunar. Aynı zamanda iş hazırlığını kolaylaştırır ve şantiyede iskele kurulumunun yanı sıra denetim süreçlerini de destekler. 3D iskele modelleri sayesinde basılı montaj planlarına olan ihtiyaç azaltılır ve şantiyedeki bilgi akışı optimize edilir. PDF dosyaları, fotoğraflar ve diğer proje belgeleri uygulama üzerinden erişilebilir hale gelir. Proje verileri doğrudan LayPLAN CAD üzerinden alınır; bu verilere bağlantı ya da QR kod yoluyla ulaşılabilir ve mobil cihazlarda çevrimdışı olarak kullanılabilir. İnternet bağlantısı mevcutsa, yapılan değişikliklerle birlikte proje verileri güncellenebilir.

İskele yapıların 3D modellerinde, geometriye ek olarak Layher iskele bileşenlerine dair daha fazla bilgi de yer alır. Bunlar arasında ürün tanımı, ürün numarası ve bileşen ağırlığı gibi bilgiler de görüntülenir. İskele konstrüksiyonuna ait tam malzeme listesi de gösterilebilir.

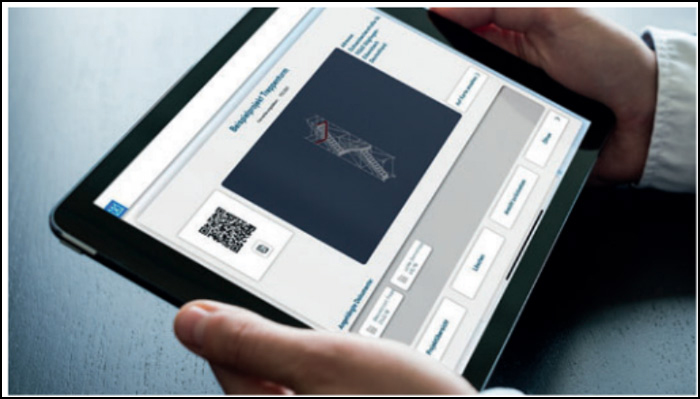

Proje verileri, LayPLAN CAD üzerinden doğrudan bağlantı veya QR kod aracılığıyla aktarılır.

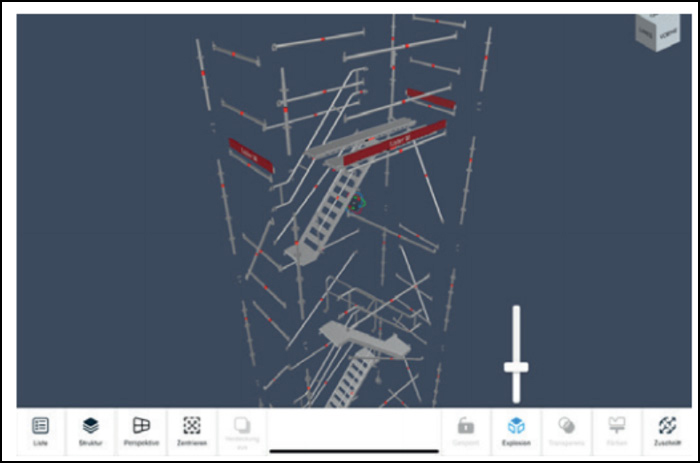

Montajın detaylarını görüntülemek için patlatma modu kullanılır.

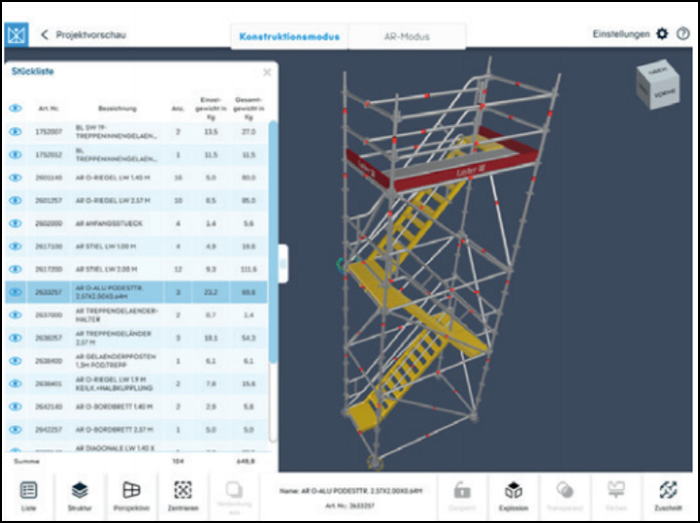

Akıllı ve etkileşimli parça listesi özelliği: Bir modele ait tüm parçalar tasarım üzerinde görüntülenebilir ve renkli olarak vurgulanır. Seçilen parçalar isteğe bağlı olarak gösterilebilir veya gizlenebilir. Parça listesi, yapılan kesitlere bağlı olarak otomatik şekilde güncellenir.

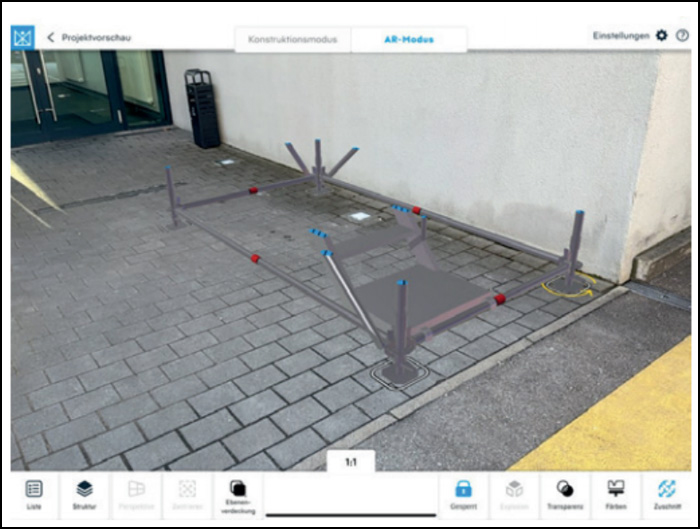

Artırılmış gerçeklik kullanılarak sanal iskelenin gerçek ortama yerleştirilmesi: Yerleştirme noktası, inşaat modunda bir temel mili seçerek önceden tanımlanabilir. Model, alışılmış parmak hareketleriyle hizalanabilir. Dönme noktası, ayak milinin seçilmesiyle belirlenebilir. Yapı, istenmeyen hareketleri önlemek için kilitlenebilir.

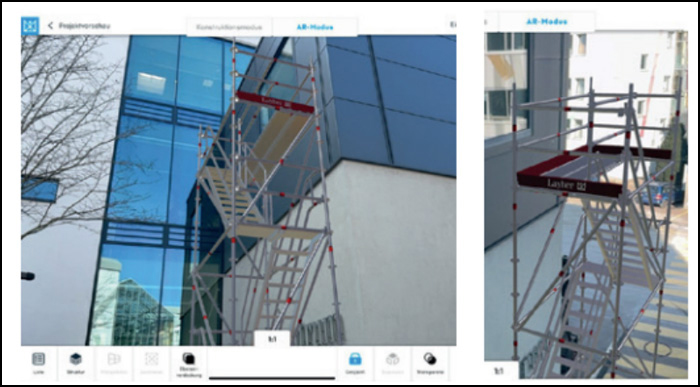

Artırılmış gerçeklik modu sayesinde, kesme işlevi (limit kutusu) kullanılarak iskele yapısının farklı bölümleri detaylı şekilde görselleştirilebilir.

Gereksinimler
  • İOS veya Android işletim sistemine sahip tablet PC; önerilen: iPad Pro
Bir Bakışta Avantajlar
  • İskele montajı sırasında destek olarak 3D iskele modellerinin doğrudan kullanımı
  • 2D montaj planlarının (basılı planlar) azaltılması
  • Akıllı ve etkileşimli parça listesi işlevi
  • İskele bileşenlerinin hızlı tanımlanması
  • Kısmi alanların görüntülenmesi için kesme işlevi
  • Önceden koordinasyon amacıyla sanal iskelenin gerçek ortama yerleştirilmesi
  • Kayıt gerektirmeden uygulamanın kolay kullanımı
